CONSEJOS DE DISEÑO

Cotización instantánea para sus piezas de chapa metálica

Con meviy, puede encargar sus piezas de chapa personalizadas de forma rápida y sencilla en línea cargando su archivo CAD en 3D. A continuación encontrará consejos generales sobre el diseño de sus piezas de chapa y cómo puede diseñarlas de forma más eficiente y rentable.

Si aún tiene preguntas sobre meviy, póngase en contacto con nuestro servicio de asistencia de meviy.

Errores típicos al crear una cotización con meviy

El archivo CAD 3D subido no pudo ser leído por meviy.

El archivo CAD 3D subido no pudo ser leído por meviy

Si encuentra los siguientes códigos de error:

1. El formato de archivo no pudo leerse
2. No se pudo calcular el PMI

Esto significa que está utilizando formatos y extensiones de CAD 3D que no son compatibles con meviy. Para resolver este problema, le recomendamos comprobar y ajustar la lista de formatos admitidos por meviy.

Los siguientes formatos de archivo son compatibles con meviy:

  • Autodesk Inventor 2023 y versiones anteriores (.ipt)
  • CATIA V5-6R2022 y versiones anteriores (.CATPart)
  • Creo – Pro/E 19.0 a Creo 9.0 (.prt/.neu/.xpr)
  • NX – Unigraphics (.prt)
  • Solid Edge V19-20 / ST10 y versiones anteriores (.par/.pwd)
  • SOLIDWORKS 2023 y versiones anteriores (.sldprt)
  • I-deas (.arc/.unv)
  • iCAD SX V8L3 y versiones anteriores (.icd)
  • STEP AP203, AP214 (.step/.stp)
  • Parasolid (.x_t/.x_b/.xmt/.xmt_txt)
  • ACIS (.sat/.sab)
  • JT (.jt)
  • PRC (.prc)

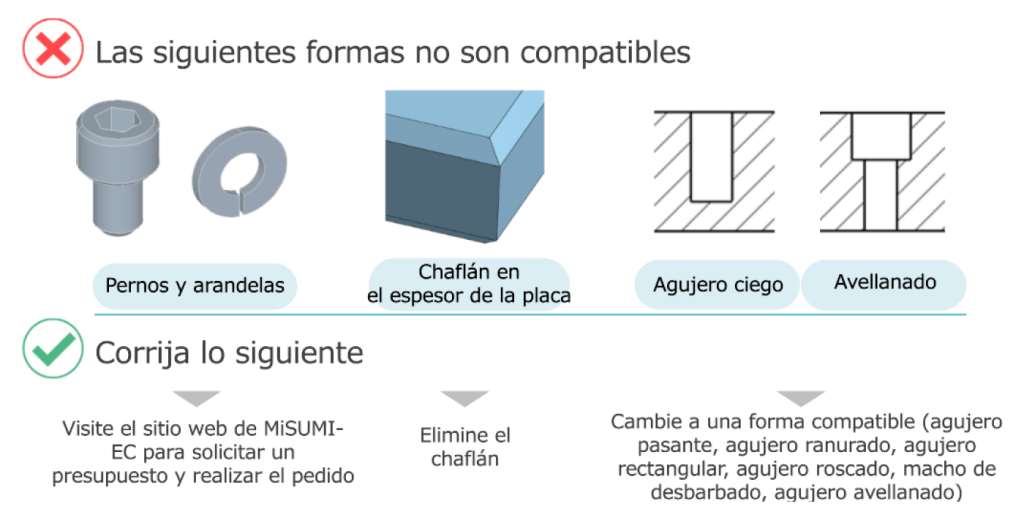

Este error se produce al subir una forma que no es apta para generar una auto oferta con meviy. Para resolver este problema, consulte las formas disponibles que podemos ofrecerle con meviy.

Geometrías de diseño CNC no admitidas, incluidos tornillos, arandelas, chaflán en el espesor de la placa, taladro ciego y taladro avellanado, con directrices de corrección

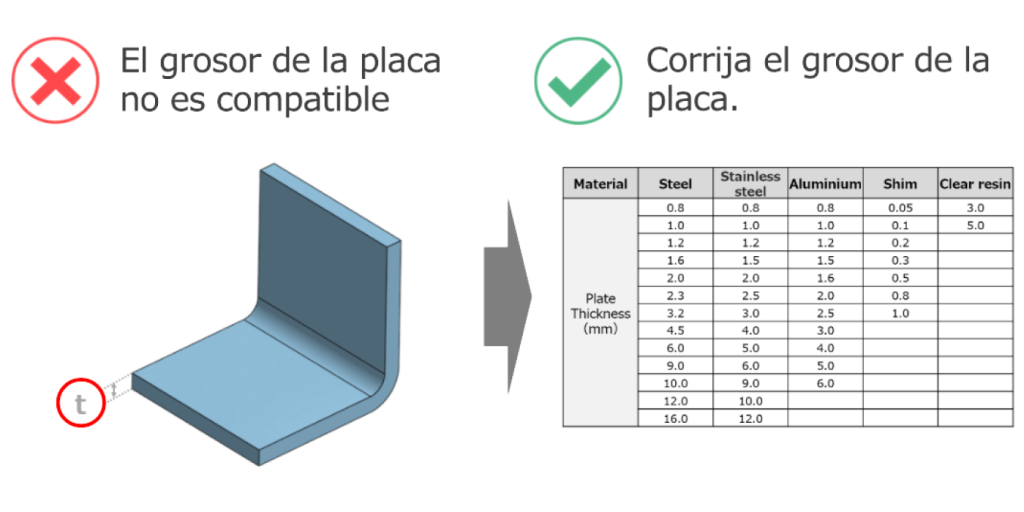

Este error se produce si no se admite el espesor de chapa deseado. Para solucionar este problema, ajuste el modelo para que se ajuste al espesor de chapa disponible.

Ejemplo de espesor de chapa no admitido con tabla de corrección para opciones de espesor de material compatibles

Este error se produce si el espesor de la chapa no es constante durante la creación de la pieza o si la creación del radio R no está dentro del rango posible. Para solucionar este problema, ajuste el modelo de modo que el grosor de la chapa sea uniforme.

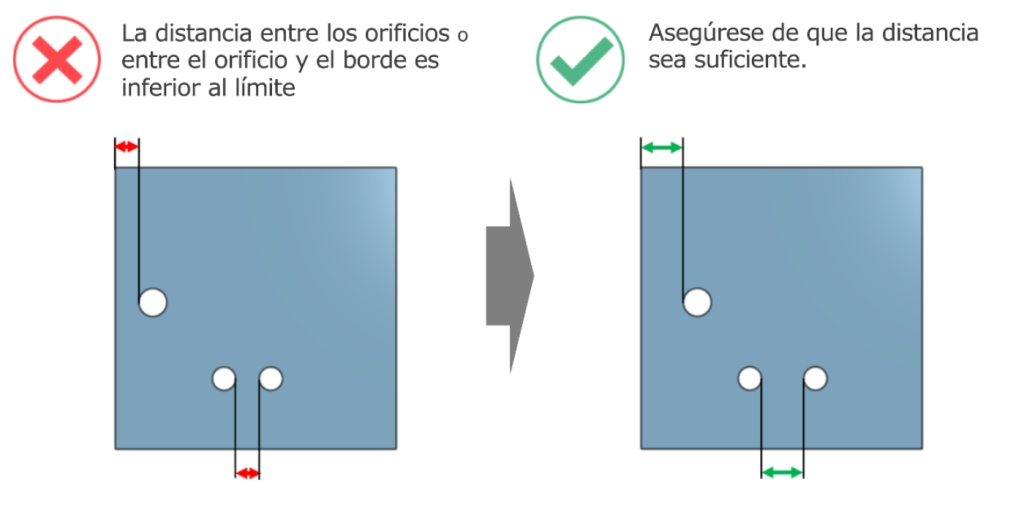

Este error se produce si la distancia entre los agujeros y el borde o entre los agujeros está por debajo del rango posible. Para solucionar este problema, aumente la distancia entre los orificios y las caras frontales o entre los orificios individuales.

Distancia entre orificios en chapa inferior a la distancia mínima al borde, con ejemplo corregido que muestra la separación adecuada entre orificio y borde y entre orificios

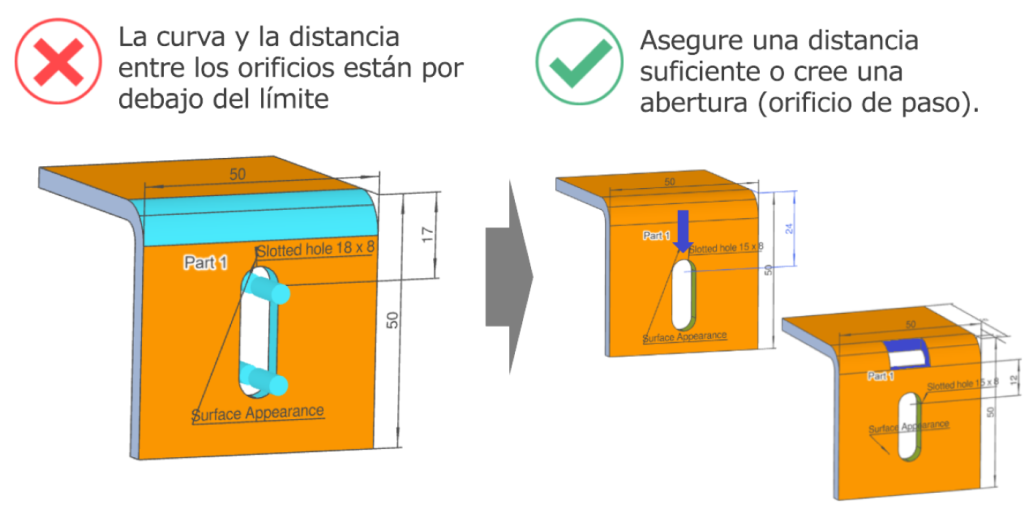

Este error se produce si la distancia entre la curva y el orificio es inferior al valor límite. Para solucionar este problema, aumente la distancia entre el pliegue y el orificio o cree una abertura en el borde del pliegue (recorte).

Distancia entre pliegue y orificio en chapa inferior al límite permitido, con diseño corregido que incorpora la holgura adecuada y la correcta posición de las ranuras

Este error se produce si la altura de plegado es inferior al valor límite. Para rectificar este problema, aumente la altura de flexión hasta una dimensión adecuada. Encontrará información detallada sobre las dimensiones en nuestra página de información técnica.

Altura de plegado en chapa por debajo del límite mínimo, con diseño corregido que muestra una altura de ala suficiente

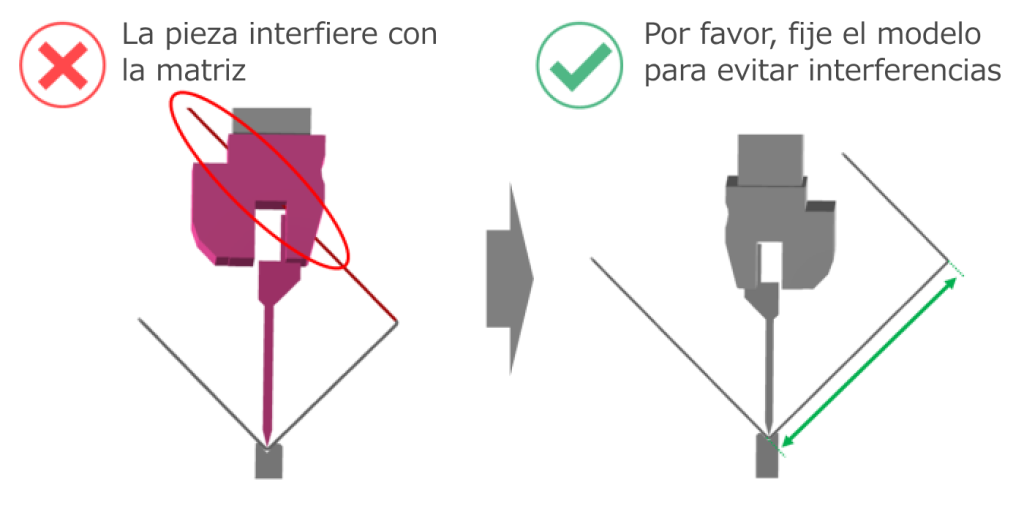

Este error se produce cuando la geometría del componente provoca interferencias durante el plegado. Para corregir este problema, ajuste la pieza en su archivo 3D CAD para evitar la interferencia. Encontrará ayuda detallada en nuestra página de información técnica.
Pieza de chapa en interferencia con la matriz de plegado, con corrección del modelo para evitar colisiones con el utillaje

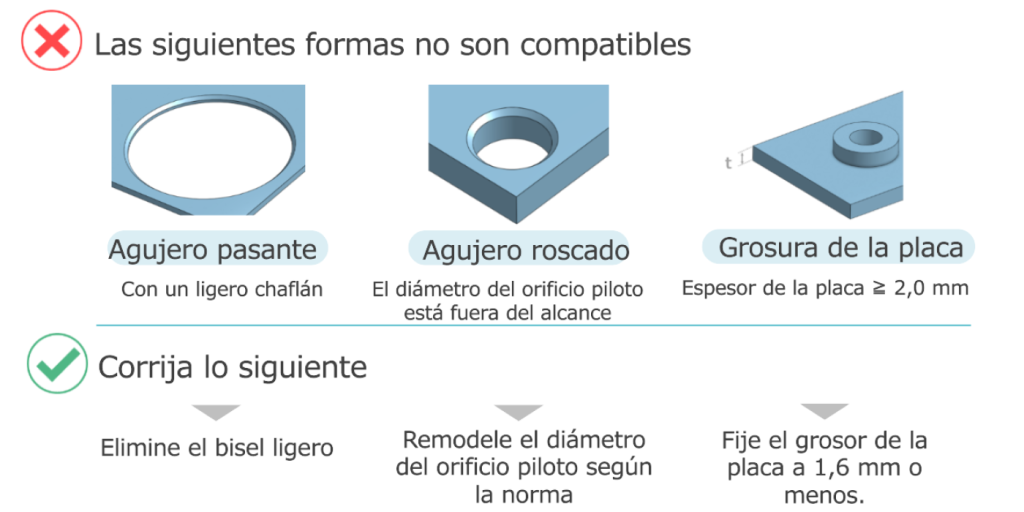

Este error se produce si no se reconoce la forma del agujero. Para solucionarlo, cambie el orificio a una forma compatible y vuelva a cargar el archivo.

Tipos de orificios en chapa no admitidos, incluidos orificio pasante con chaflán, orificio roscado y roscado por embutición, con las correcciones de diseño necesarias

Reglas de modelado para el plegado de chapa

Plegado

Plegado de chapa no uniforme con espesores de pared inconsistentes de 1 mm y 0,8 mm

El grosor de la chapa no es uniforme

El grosor de la chapa debe ser el mismo en ambas caras. En el ejemplo de la izquierda, puede ver una pieza de chapa doblada con un grosor de chapa de 1 mm por un lado y de 0.8 mm por el otro. Para recibir una oferta de esta pieza de chapa, que pueda ser fabricada más tarde, ambas caras deben tener el mismo grosor de chapa. Por ejemplo, 0.8 mm o 1 mm en ambos lados. Por favor, compruebe su archivo 3D CAD y vuelva a cargar la pieza en meviy .

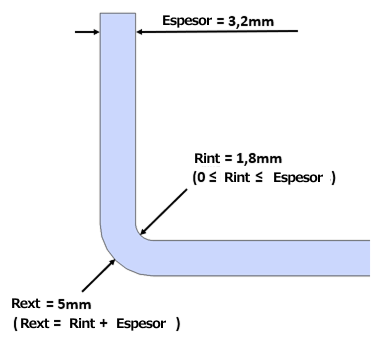

Diagrama de determinación del radio de plegado en chapa con espesor de 3,2 mm, radio interior de 1,8 mm y cálculo del radio exterior

Determinación del radio

Modele siempre el radio interior (Rinside) de la curva de la siguiente manera:
0 ≤ radio interior ≤ espesor de chapa.
El radio interior también debe ser menor que el grosor de la chapa. Ambos valores juntos deben dar como resultado el radio exterior (Routside).
Routside = radio interior Rinside + espesor de la chapa

R exterior es igual al radio interior más el espesor de la lámina.

Plegado en avance

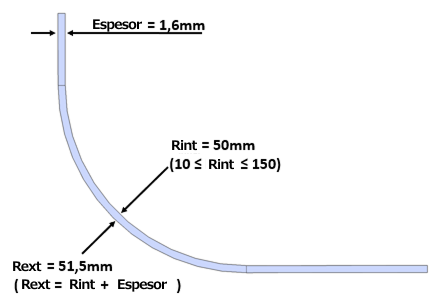

Ejemplo de radio de plegado curvo en chapa con espesor de 1,6 mm, radio interior de 50 mm y cálculo del radio exterior

Determinación del radio durante el curvado de avance

El radio de curvatura interior debe ser de al menos 10, mientras que el radio de curvatura exterior debe corresponder al radio interior más el grosor de la chapa. Consulte en la sección siguiente la gama de radios de curvatura.

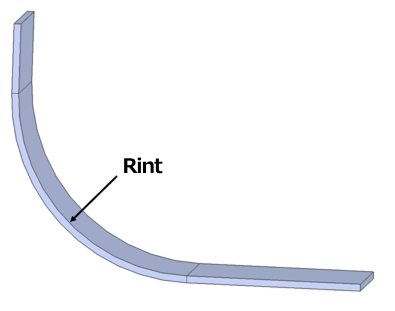

Ilustración de un plegado curvo en chapa que destaca el radio interior de plegado R interior

El grosor de la chapa no es uniforme

El grosor de la chapa debe ser el mismo en ambas caras. En el ejemplo de la izquierda, puede ver una pieza de chapa doblada con un grosor de chapa de 1 mm por un lado y de 0.8 mm por el otro. Para recibir una oferta de esta pieza de chapa, que pueda ser fabricada más tarde, ambas caras deben tener el mismo grosor de chapa. Por ejemplo, 0.8 mm o 1 mm en ambos lados. Por favor, compruebe su archivo 3D CAD y vuelva a cargar la pieza en meviy .
