CONSGL IDI PROGETTAZIONE

Preventivo Immediato Per le Tue Lamiere

Con meviy puoi ordinare online in modo semplice e veloce le tue lamiere personalizzate caricando il tuo file CAD 3D. Di seguito troverai alcuni consigli generali sulla progettazione delle tue lamiere e su come progettarle in modo più efficiente ed economico.

Hai alre domande? Contatta il nostro supporto meviy.

Errori Tipici Nella Creazione di un Preventivo Con meviy

Il file 3D CAD caricato non è leggibile da meviy

Il file 3D-CAD caricato non è leggibile da meviy

Se incontri i seguenti codici di errore

1. il formato del file non può essere letto
2. PMI non può essere calcolato

questo significa che stai utilizzando formati e estensioni 3D CAD non supportati da meviy. Per risolvere questo problema, ti consigliamo di controllare e regolare l’elenco dei formati supportati da meviy.

Questi formati sono supportati da meviy:

  • Autodesk Inventor 2023 + versioni precedenti (.ipt)
  • CATIA V5-6R2022 + versioni precedenti (.CATpart)
  • Creo – Pro/E 19.0-Creo 9.0 (.prt/.neu/.xpr)
  • NX – Unigraphics (.prt)
  • SolidEdge V19-20 / ST10 + versioni precedenti (.par/.pwd)
  • SOLIDWORKS 2023 + versioni precedenti (.sldprt)
  • I-deas (.arc/.unv)
  • iCAD SX V8L3 + versioni precedenti (.icd)
  • STEP AP203, AP214 (.step/.stp)
  • Parasolid (.x_t/.x_b/.xmt/.xmt_txt)
  • ACIS (.sat/.sab)
  • JT (.jt)
  • PRC (.prc)

Questo errore è causato dal caricamento di un modello che non è disponibile per un preventivo automatico con meviy. Per risolvere questo problema, controlla le geometrie disponibili che possiamo offrire con meviy.

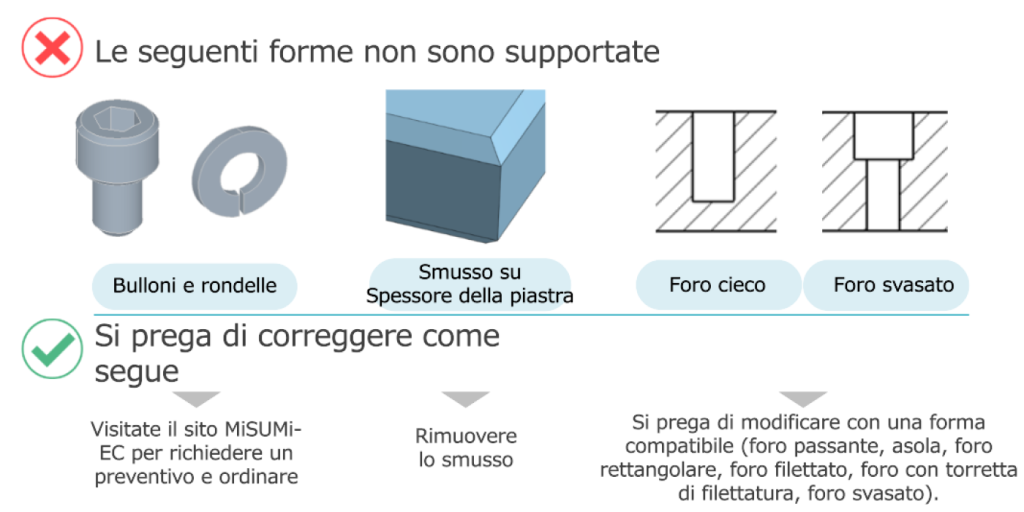

Geometrie di progettazione CNC non supportate, tra cui bulloni, rondelle, smusso sullo spessore della piastra, foro cieco e foro svasato, con linee guida per la correzione

Questo errore si verifica se lo spessore della lamiera desiderato non è supportato. Per risolvere il problema, modifica il modello in modo che corrisponda agli spessori disponibili.

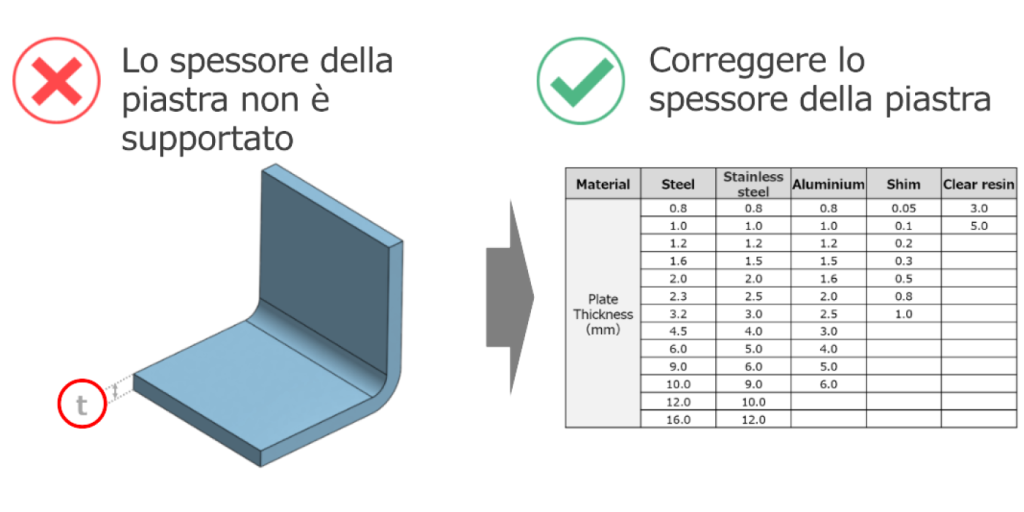

Esempio di spessore lamiera non supportato con tabella di correzione per gli spessori materiale compatibili

Questo errore si verifica se lo spessore della lamiera non è costante durante la creazione del pezzo o se il raggio di piegatura R non rientra nell’intervallo consentito. Per risolvere il problema, uniforma lo spessore della lamiera nel modello.

Questo errore si verifica se la distanza tra i fori e il bordo, oppure tra i fori stessi, è inferiore al valore minimo consentito. Per risolvere il problema, aumenta la distanza tra i fori e le facce terminali o tra i fori stessi.

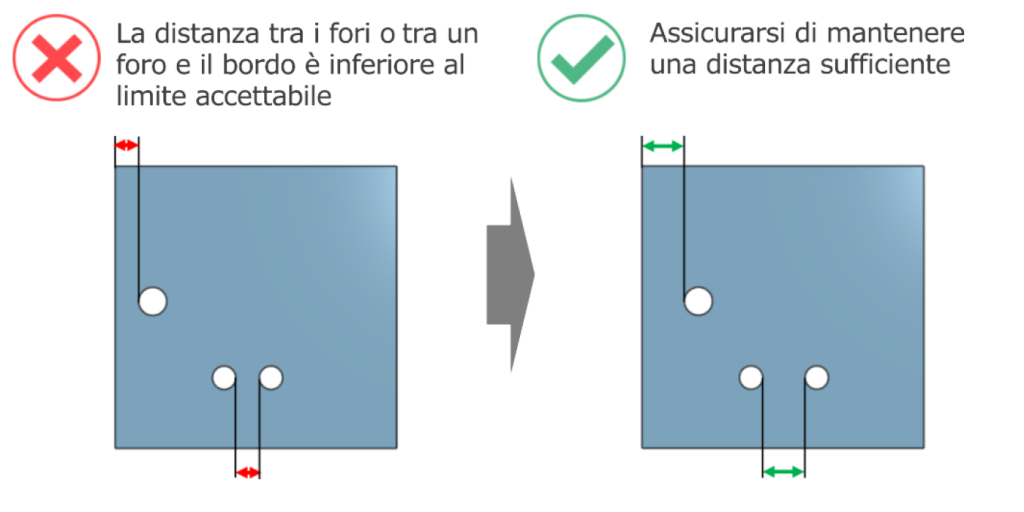

Interasse dei fori nella lamiera inferiore alla distanza minima dal bordo, con esempio corretto che mostra la corretta distanza foro-bordo e foro-foro

Questo errore si verifica se la distanza tra la piegatura e il foro è inferiore al valore limite. Per correggere il problema, aumenta la distanza tra piega e foro oppure crea un’apertura sul bordo della piegatura (cut-out).

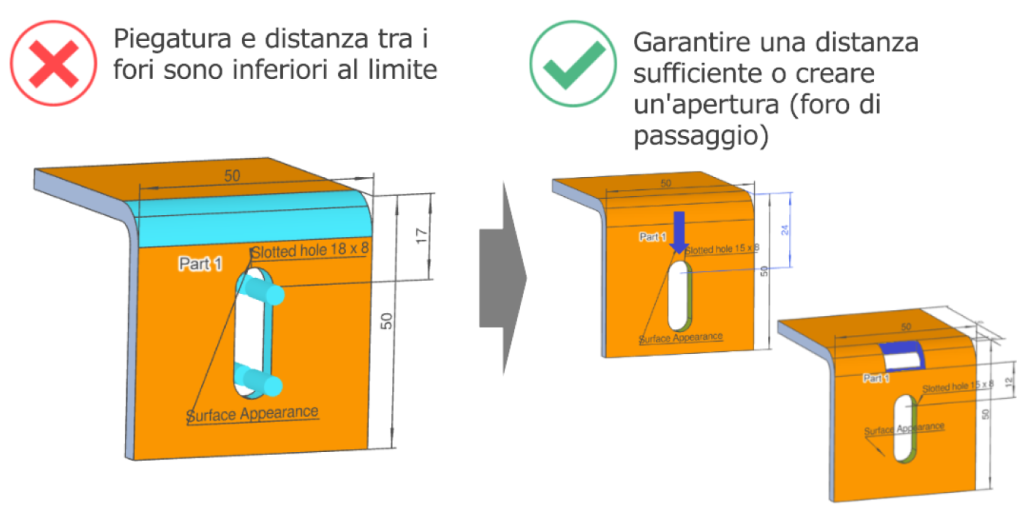

Distanza tra piega e foro nella lamiera inferiore al limite consentito, con progettazione corretta che prevede adeguato gioco e corretto posizionamento delle asole

Questo errore si verifica se l’altezza della piega è inferiore al valore minimo. Per risolvere il problema, aumenta l’altezza della piega a una dimensione adeguata. Maggiori dettagli sono disponibili nella nostra pagina tecnica.

Altezza di piegatura della lamiera inferiore al limite minimo, con progettazione corretta che garantisce un’altezza della flangia adeguata
Questo errore si verifica quando la geometria del componente provoca interferenze durante la piegatura. Per correggere il problema, modifica il pezzo nel tuo file CAD 3D per evitare l’interferenza. Ulteriore supporto è disponibile nella nostra pagina tecnica.

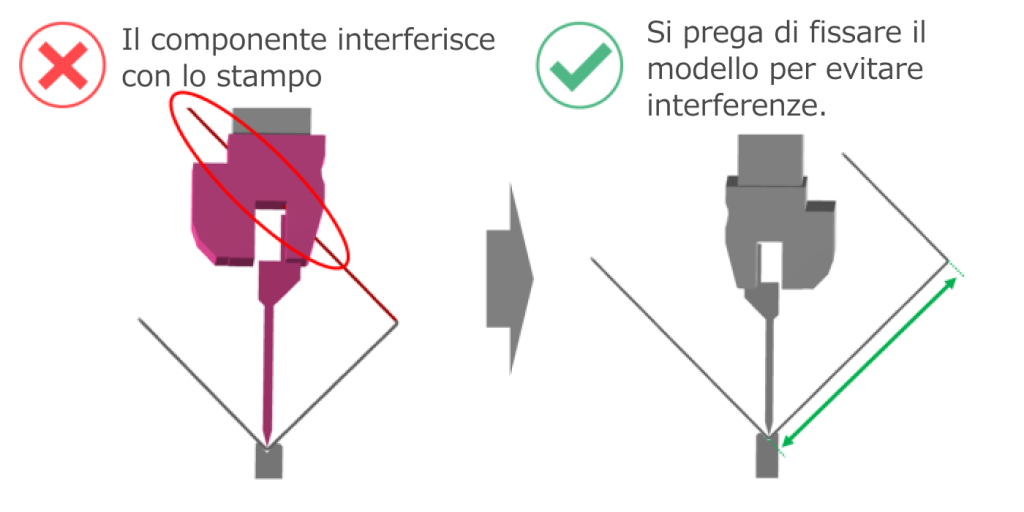

Componente in lamiera in interferenza con l’utensile di piegatura, con correzione del modello per prevenire collisioni con l’attrezzatura

Questo errore si verifica se la forma del foro non è riconosciuta. Per risolvere il problema, modifica il foro in una forma supportata e carica nuovamente il file.

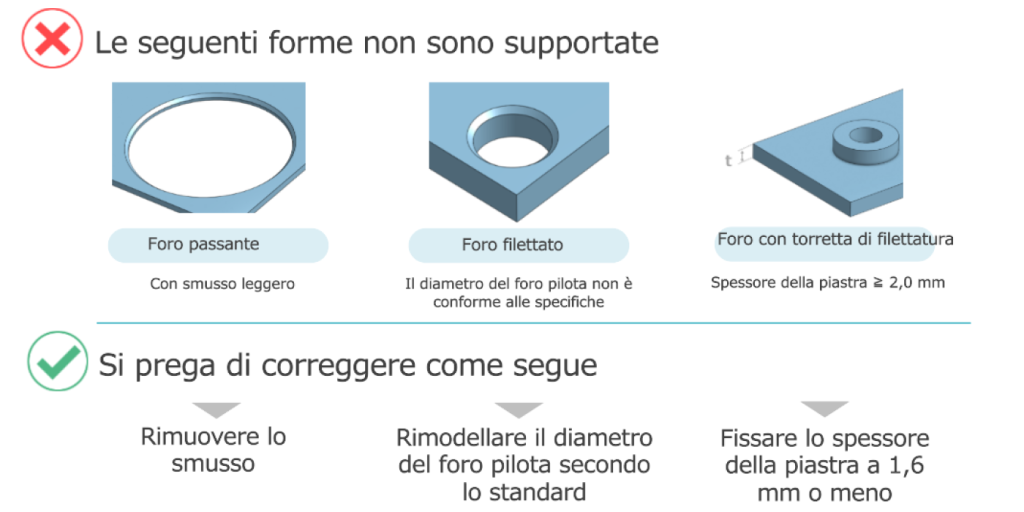

Tipologie di fori in lamiera non supportate, tra cui foro passante smussato, foro filettato e filettatura ottenuta per imbutitura, con necessarie correzioni di progettazione

Regole di progettazione per la pigatura della lamiera

Piegatura

Piegatura della lamiera non uniforme con spessori di parete incoerenti di 1 mm e 0,8 mm

Lo spessore della lamiera non è uniforme

Lo spessore della lamiera deve essere uguale su entrambi i lati. Nell’esempio a sinistra, il pezzo in lamiera ha uno spessore di 1 mm su un lato e 0,8 mm sull’altro. Per ricevere un preventivo per questo pezzo e consentire la produzione, entrambi i lati devono avere lo stesso spessore, ad esempio 0,8 mm o 1 mm su entrambi i lati. Controlla il tuo file CAD 3D e carica nuovamente il pezzo su meviy.

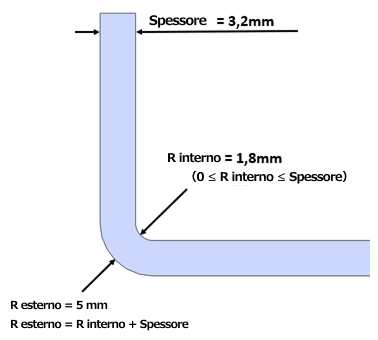

Diagramma per la determinazione del raggio di piegatura della lamiera con spessore di 3,2 mm, raggio interno di 1,8 mm e calcolo del raggio esterno

Determinazione del raggio

Modella sempre il raggio interno (R interno) della piega come segue. Il raggio interno deve essere maggiore o uguale allo spessore della lamiera. Inoltre, il raggio interno deve essere inferiore allo spessore della lamiera. Entrambi i valori insieme devono determinare il raggio esterno (R esterno).

R esterno = Raggio interno + spessore della lamiera

Piegatura a passo (Feed bending)

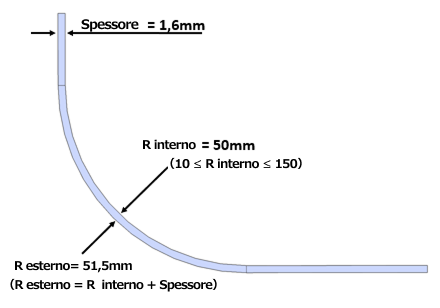

Esempio di raggio di piegatura curvo della lamiera con spessore di 1,6 mm, raggio interno di 50 mm e calcolo del raggio esterno

Determinazione del raggio durante la piegatura a passo

Il raggio interno della piega deve essere almeno pari a 10, mentre il raggio esterno della piega corrisponde al raggio interno più lo spessore della lamiera. Consulta la sezione seguente per l’intervallo dei raggi di piegatura.

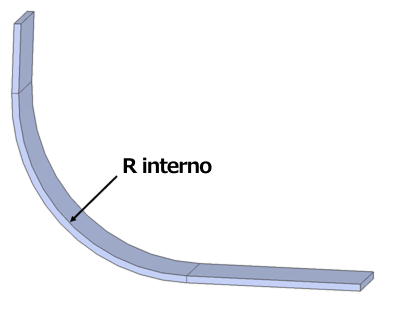

Illustrazione di una piegatura curva della lamiera con evidenziazione del raggio interno di piegatura R interno

Lo spessore della lamiera non è uniforme

Lo spessore della lamiera deve essere uguale su entrambi i lati. Nell’esempio a sinistra è possibile vedere un pezzo di lamiera piegato con uno spessore di un millimetro su un lato e di zero virgola otto millimetri sull’altro. Per ricevere un preventivo per questo pezzo in lamiera e poterlo produrre, entrambi i lati devono avere lo stesso spessore. Ad esempio, 0,8 millimetri o un millimetro su entrambi i lati. Controlla il tuo file CAD tridimensionale e carica nuovamente il pezzo su meviy.
