Servicios de soldadura

Soldadura de precisión para chapa metálica en la que puede confiar.

Cargue su ensamblaje CAD 3D. Seleccione el material, el tratamiento superficial y la configuración de la soldadura. Reciba un presupuesto instantáneo con el precio y el plazo de entrega.

Corte, doblado, soldadura y acabado superficial: todo de un solo proveedor. Sin traspasos, sin llamadas de seguimiento, sin logística entre etapas.

Creado para ingenieros que se preocupan por la calidad de los bordes, la integridad de los materiales y los resultados repetibles.

Obtener una cotización instantánea

Los siguientes formatos de archivo son compatibles con meviy:

Autodesk Inventor 2023 y versiones anteriores (.ipt)

CATIA V5-6R2022 y versiones anteriores (.CATpart)

Creo Pro/E 19.0 a Creo 9.0 (.prt / .neu / .xpr)

NX – Unigraphics (.prt)

Solid Edge V19–20 / ST10 y versiones anteriores (.par / .pwd)

SOLIDWORKS 2023 y versiones anteriores (.sldprt)

I-deas (.arc / .unv)

iCAD SX V8L3 y versiones anteriores (.icd)

STEP AP203, AP214 (.step / .stp)

Parasolid (.x_t / .x_b / .xmt / .xmt_txt)

ACIS (.sat / .sab)

JT (.jt)

PRC (.prc)

¿Sin modelo 3D? También preparamos presupuestos a partir de planos 2D. Solicita un presupuesto.

Cotización gratuita en segundos. No se requiere tarjeta de crédito.

Ventajas de la soldadura de chapa metálica con meviy

Tres cosas que distinguen a meviy de un proveedor de fabricación estándar.

Solución integral desde 3D hasta la pieza acabada

Corte, doblado, soldadura y acabado de superficie: todo de un solo proveedor. Sin traspasos, llamadas de seguimiento ni logística entre pasos; solo tiene que cargar su modelo y recibir la pieza completa.

Menor esfuerzo de ingeniería

No se requieren planos de soldadura detallados ni especificaciones de las juntas. meviy reconoce las conexiones de soldadura directamente desde la geometría, manteniendo su carga de trabajo al mínimo.

Ideal para la producción de bajo volumen

Diseñado para pedidos de 1 a 5 piezas. Los prototipos, las piezas únicas y las series pequeñas son tan fáciles de conseguir como las piezas de chapa metálica estándar, sin la presión de tener que realizar un pedido mínimo.

Qué se puede soldar con meviy

Se admiten tres categorías de ensamblaje soldado. Cada una puede incluir componentes con interferencias de plegado o dos o más espesores de chapa dentro del mismo ensamblaje.

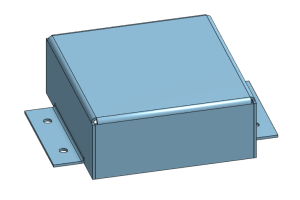

Cajas y carcasas

Geometrías de caja cerrada o abierta con esquinas soldadas: el caso de uso más común. Las cubiertas, puertas y bandejas con conexiones placa a placa están totalmente admitidas.

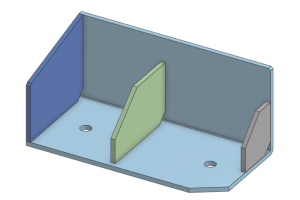

Estructuras de chapa metálica reforzadas

Paneles reforzados, marcos auxiliares pequeños y bandejas con nervaduras internas. Cualquier geometría que se encuentre dentro del ámbito de la chapa metálica estándar —cortada con láser, punzonada y plegada— puede ampliarse para formar un ensamblaje soldado.

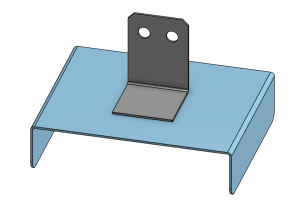

Soportes y conjuntos de placas

Geometrías de caja cerrada o abierta con esquinas soldadas: el caso de uso más común. Las cubiertas, puertas y bandejas con conexiones placa a placa están totalmente admitidas.

Qué no se puede soldar con meviy

Tres tipos de piezas quedan fuera del alcance de este servicio.

Construcciones con tubos y tuberías

No se pueden solicitar ensamblajes que incluyan tubos redondos, tuberías o perfiles estructurales. El servicio se limita exclusivamente a conexiones de placa a placa.

Marcos estructurales grandes

No se admiten conjuntos de grandes dimensiones que superen los 1500 mm (L + An + Al) o los 27 kg. La atención se centra en subcomponentes funcionales de tamaño pequeño a mediano, no en estructuras independientes a gran escala.

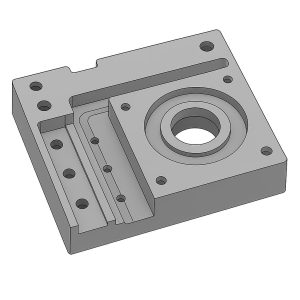

Piezas mecanizadas combinadas con chapa metálica

Los conjuntos híbridos que combinan componentes mecanizados con CNC y chapas metálicas quedan fuera del ámbito de aplicación. Las piezas deben estar formadas íntegramente por elementos de chapa metálica.

Cómo preparar una pieza para soldar

Tres reglas cubren la gran mayoría de errores de carga. Sígalas antes de exportar su archivo.

Cargue y seleccione la pieza y active el servicio de soldadura

meviy detecta automáticamente las conexiones de soldadura en función de la proximidad en su modelo 3D. Cualquier par de superficies con una separación de 0,15 mm o menos se considerará una unión soldada. Las superficies que estén muy separadas no se soldarán; diseñe las uniones de forma que queden bien ajustadas.

Exporte solo los cuerpos de la chapa metálica, nada más

La carga solo debe contener la geometría de la placa sin recubrimiento. No modele costuras de soldadura, elementos de redondeo ni ninguna geometría de preparación de la soldadura: meviy determina automáticamente la colocación de las costuras y el tipo de soldadura. Tampoco deben modelarse elementos adicionales, como tuercas; si necesita insertos roscados, añádalos como una característica directamente dentro de meviy después de la carga.

Cargue y seleccione la pieza y active el servicio de soldadura

Cargue su archivo de ensamblaje en meviy como de costumbre. Una vez cargado, seleccione la pieza en el visor y, a continuación, haga clic en el botón de servicio de soldadura para activar el reconocimiento automático de las juntas de soldadura y crear su presupuesto. Aquí también puede añadir características de tuerca u otros extras antes de realizar el pedido.

Vea cómo funciona

Mire este breve tutorial para saber cómo configurar y solicitar una pieza de chapa metálica soldada en meviy, desde la carga del archivo CAD hasta la confirmación de presupuesto.

El vídeo trata los siguientes temas:

Cómo preparar su ensamblaje CAD para cargarlo

Cómo meviy reconoce automáticamente las uniones soldadas a partir de su geometría

Cómo activar el servicio de soldadura y revisar su presupuesto

Cómo añadir opciones de tuercas y extras antes de realizar el pedido

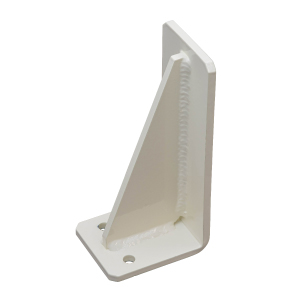

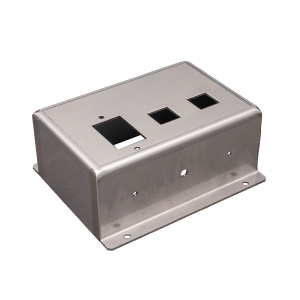

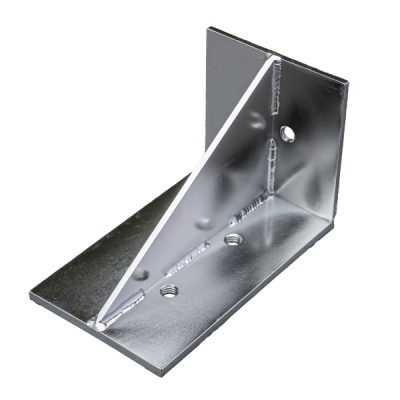

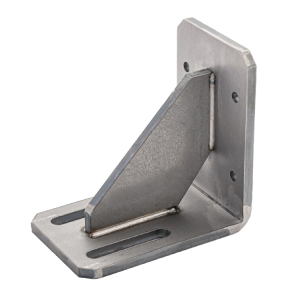

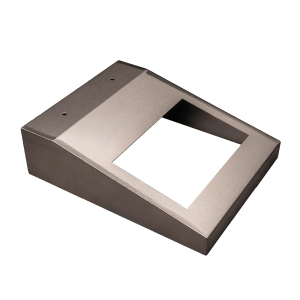

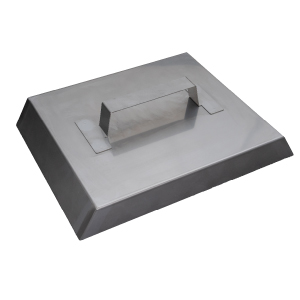

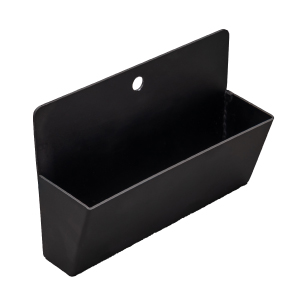

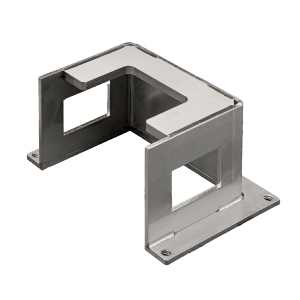

Ejemplos de piezas soldadas

Descubra los conjuntos soldados típicos que se pueden fabricar mediante el servicio de soldadura de meviy, desde simples soportes hasta estructuras de chapa metálica más complejas.

Breve “de cero a héroe”: comprensión de la estructura

¿Es nuevo en el diseño de chapa metálica soldada? La página técnica cubre la descripción general de la estructura, los materiales disponibles, los límites de tamaño, los tipos de soldadura y la garantía de calidad, todo en un solo lugar.
