Blechteilfertigung ist der Prozess, flache Bleche durch Schneiden, Biegen und Fügen in funktionale Teile zu verwandeln. Sie ist eine der am weitesten verbreiteten Fertigungsmethoden und produziert alles - von Gehäusen und Halterungen bis hin zu Chassis und Strukturbauteilen - in nahezu jeder Branche.
Dieser Leitfaden erklärt, was Blechteilfertigung ist, führt durch die wichtigsten Phasen des Prozesses, behandelt die gängigsten Werkstoffe und ihre Eigenschaften und zeigt, welche kundenspezifischen Teile und Branchen darauf angewiesen sind. Ob Sie neu in der Blechteilbearbeitung sind oder ein Design verfeinern - das Verständnis dieser Grundlagen hilft Ihnen, bessere Teile zu fertigen.
Was ist Blechteilfertigung?
Blechteilfertigung ist der Prozess, dünne, flache Bleche durch Krafteinwirkung zu dreidimensionalen Teilen zu formen. Sie beruht auf der Plastizität von Metall - der Eigenschaft, die es ermöglicht, dauerhaft umgeformt zu werden, ohne zu brechen. Wenn Kraft auf ein Blechteil aufgebracht wird, verformt es sich zunächst elastisch und versucht, in seine ursprüngliche Form zurückzuspringen. Sobald die Kraft die Streckgrenze des Werkstoffs überschreitet, wird die Verformung dauerhaft, sodass das Blechteil seine neue Form beibehält. Diese kontrollierte, dauerhafte Umformung ist die Grundlage aller Blechteilbearbeitung.
Blechteil selbst wird durch Walzen oder Pressen von Metall auf gleichmäßige Dicken hergestellt, die typischerweise von dünnen Folien bis zu Platten mit mehreren Millimetern Dicke reichen. Weil Bleche flach und gut verarbeitbar sind, können sie geschnitten, gebogen, gestanzt und zu einer enormen Vielfalt an Teilen gefügt werden - weshalb Blechteil ein Schlüsselwerkstoff in der Fertigung ist, von Unterhaltungselektronik bis hin zu Industriemaschinen.
Der Blechteilfertigungsprozess
Blechteilfertigung ist kein einzelner Arbeitsgang, sondern eine Abfolge von Prozessschritten. Jedes Bauteil durchläuft mehrere dieser Schritte, abhängig von seinem Design.
- Abwicklung und Programmierung. Ein 3D-Design wird digital „abgewickelt“ und in ein flaches Schnittmuster überführt, damit es aus einem einzigen Blechteil geschnitten werden kann. Layouts werden optimiert, um Werkstoff effizient zu nutzen, und das maschinelle Bearbeitungsprogramm wird vorbereitet. Dieser Schritt ist entscheidend: Ein Design, das sich nicht zu einem flachen Blechteil abwickeln lässt, kann nicht gefertigt werden.
- Ausstanzen und Schneiden. Die flache Kontur (der Zuschnitt) und alle inneren Löcher werden aus dem Blechteil geschnitten. Dies geschieht mit Laserschneidanlagen für schnelle, präzise Konturen und große Öffnungen oder mit Revolverstanzpressen für wiederholte Lochbilder und umgeformte Merkmale. Einige Betriebe kombinieren beides in hybriden Laser-Stanz-Maschinen.

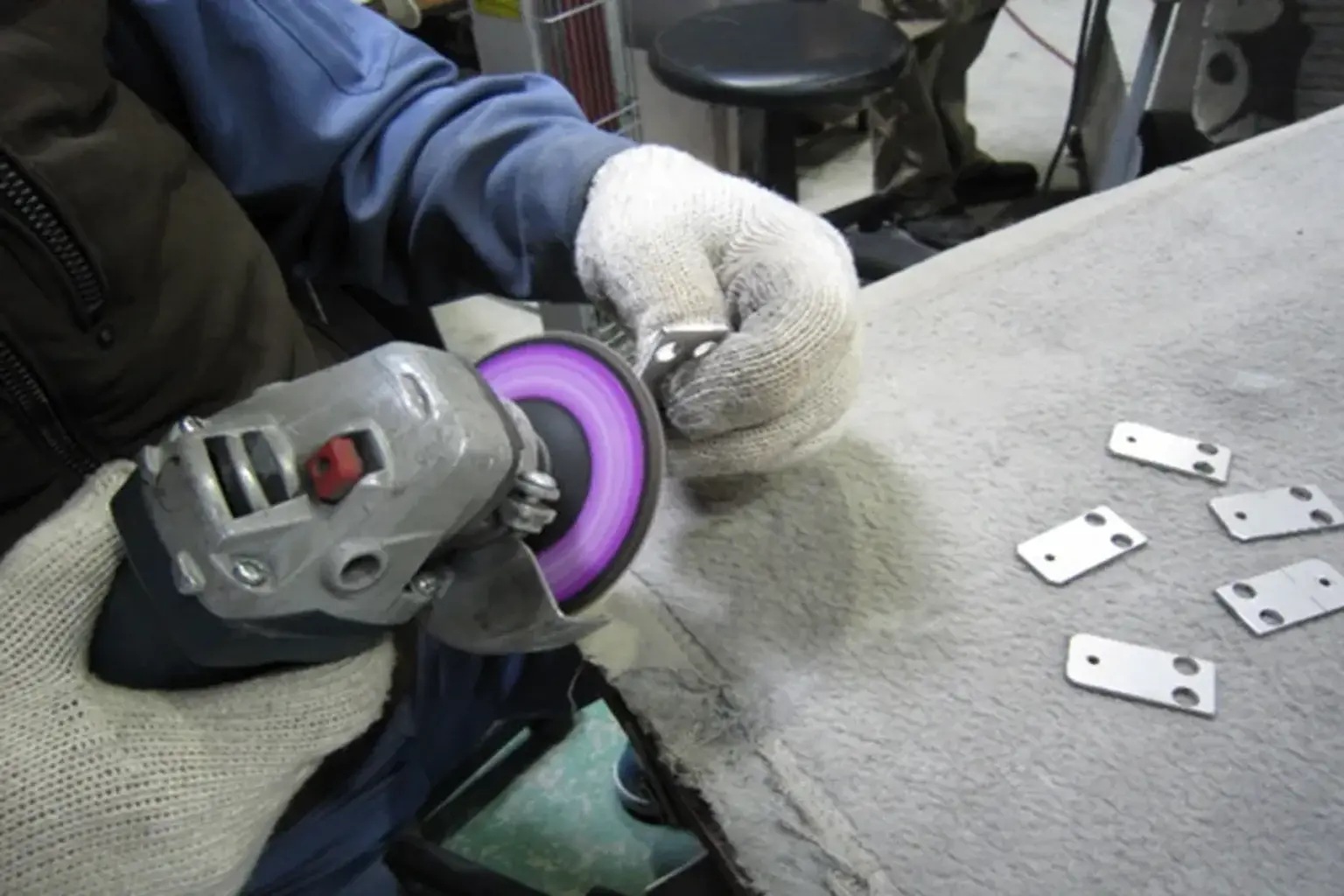

- Entgraten. Beim Schneiden entstehen kleine Grate und scharfe Kanten. Das Entgraten entfernt diese - manuell oder mit automatisierten Anlagen -, um saubere, maßgenaue und sicher zu handhabende Teile zu erhalten.
- Biegen. Der flache Zuschnitt wird mit einer Abkantpresse in seine endgültige 3D-Form gebracht. Die präzise Kontrolle von Biegewinkeln und -radien verwandelt das Blechteil in Winkel, Kästen, Kanäle und komplexe Profile.
- Nachbearbeitung. Wo Schweißen beteiligt ist, beseitigt die Nachbearbeitung thermische Verzüge, schleift Schweißauftrag ab und glättet Oberflächen durch Polieren oder andere Behandlungen.
- Montage. Mehrere Teile werden mit Verbindungselementen wie Schrauben, Muttern und Nieten verbunden - diese werden gewählt, wenn keine Schweißnahtfestigkeit erforderlich ist oder wenn eine spätere Demontage nötig ist. Schweißverbindungen werden eingesetzt, wenn es auf maximale Verbindungsfestigkeit ankommt.
- Inspektion. Vor dem Versand werden Teile mit Messschiebern, Lehren und - in fortgeschritteneren Setups - optischen oder Koordinatenmessmaschinen auf Maßgenauigkeit und Erscheinungsbild geprüft.
Gängige Blechteilwerkstoffe
Die Werkstoffwahl beeinflusst Festigkeit, Korrosionsbeständigkeit, Gewicht und Kosten. Drei Werkstofffamilien dominieren die Blechteilfertigung.
Stahl
Stahl wird wegen seiner Festigkeit und Erschwinglichkeit geschätzt. Verzinkte und elektrolytisch verzinkte Qualitäten wie SGCC und SECC sind in der Blechteilbearbeitung üblich. SECC bietet eine ausgezeichnete Lackhaftung für saubere Oberflächen, während SGCC eine erhöhte Korrosionsbeständigkeit bietet, die für den Außeneinsatz geeignet ist. Unbeschichteter Stahl benötigt in der Regel eine Oberflächenbehandlung wie Lackieren oder Galvanisieren, um Korrosion zu widerstehen.
Edelstahl
Edelstahl vereint Korrosionsbeständigkeit, Langlebigkeit und ein sauberes Erscheinungsbild und ist damit ein bevorzugter Werkstoff für Teile in der Lebensmittelverarbeitung, Medizintechnik und Architektur. EN 1.4301 (SUS304) ist die gängigste Güte und bietet eine gute Rundum-Korrosionsbeständigkeit sowie Eignung zum Schneiden, Biegen und Schweißen. Für aggressive Umgebungen enthält EN 1.4401 (SUS316) Molybdän für eine überlegene Beständigkeit gegenüber Chemikalien und Salzwasser.
Aluminium
Aluminium ist leicht, korrosionsbeständig und ein hervorragender Leiter für Wärme und Strom - ideal für Teile in der Luft- und Raumfahrt, im Automobilbau und in der Elektronik. A5052 ist eine beliebte Legierung, die Festigkeit, Umformbarkeit und Korrosionsbeständigkeit ausbalanciert. Aluminium erfordert bei der Verarbeitung Sorgfalt: Es reflektiert Laserlicht (was eine höhere Laserleistung erfordert), kann beim Biegen dickerer Bleche reißen und verlangt spezialisierte Schweißtechniken.
| Werkstoff | Hauptvorteile | Besonderheiten | Typische Verwendung |
|---|---|---|---|
| Stahl (SGCC / SECC) | Robust, kostengünstig, gute Lackhaftung | Unbeschichteter Stahl benötigt eine Oberflächenbehandlung | Gehäuse, Halterungen, Strukturteile |
| Edelstahl | Korrosionsbeständig, langlebig, hygienisch | Höhere Kosten, verfestigt sich bei der Bearbeitung | Lebensmittel, Medizin und Architektur |
| Aluminium (A5052) | Leicht, leitfähig, korrosionsbeständig | Reflektiert Laserlicht, Vorsicht beim Biegen erforderlich | Luft- und Raumfahrt, Automobilindustrie, Elektronik |
Welche Teile werden aus Blechteil hergestellt?
Die Blechteilbearbeitung ist ideal für kundenspezifische Teile, die dünnwandig sind, aus einem flachen Zuschnitt geformt werden und häufig als Gehäuse, Halterungen oder Strukturelemente dienen. Da meviy individuell konstruierte Komponenten aus Ihren eigenen 3D-CAD-Daten fertigt - keine Katalog- oder Standardteile - beziehen sich die folgenden Beispiele auf kundenspezifisch konstruierte Teile, die nach Ihren Vorgaben hergestellt werden.
Typische kundenspezifische Blechteile umfassen Einhausungen und Gehäuse, Schaltschränke, Abdeckplatten und Verkleidungen, Montagewinkel, Chassis und Rahmen, Kabeltrassen sowie Maschinenschutzvorrichtungen. Jedes Teil, das als flaches Blechteil beginnt und dann zugeschnitten und in Form gebogen wird, ist ein sehr guter Kandidat für die Blechteilbearbeitung.
| Industrie | Typische kundenspezifische Blechteile |
|---|---|
| Elektronik und Elektrotechnik | Gehäuse, Schaltschränke, Abschirmungen, Montageplatten |
| Maschinenbau | Maschinenschutzvorrichtungen, Abdeckungen, Rahmen, Kabeltrassen |
| Automobilindustrie | Halterungen, Hitzeschilde, Prototyp-Karosserieteile |
| Industrieausrüstung | Fahrgestelle, Gehäuse, strukturelle Stützen |
| Architektur | Fassadenverkleidung, kundenspezifische Einbauten, dekorative Paneele |
Wenn Ihr Teil als flaches Blechteil beginnt und in Form geschnitten und gebogen wird, kann es in der Regel mit meviys Blechteil-Fertigungsservice hergestellt werden - mit sofortiger Preisangabe und einer Fertigbarkeitsprüfung, bevor Sie bestellen.
Oberflächenbehandlungen für Blechteile
Oberflächenbehandlungen verbessern die Korrosionsbeständigkeit, Verschleißfestigkeit und Optik. Zu den gängigen Optionen gehören Lackieren und Pulverbeschichten für langlebige, farbige Oberflächen; Galvanisieren zum Korrosions- und Verschleißschutz; Eloxieren für Aluminiumteile; sowie Laserbeschriftung für dauerhafte Teilenummern und Kennzeichnungen. Die passende Behandlung hängt vom Werkstoff und der Einsatzumgebung des Teils ab. meviy bietet eine Reihe von Oberflächenbehandlungen direkt im Bestellprozess an - Sie können die verfügbaren Optionen für Ihren Werkstoff und Ihre Oberfläche sehen, wenn Sie Ihr Teil hochladen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen Blechteilfertigung und maschineller Bearbeitung?
Bei der Blechteilbearbeitung werden Teile aus dünnen, flachen Blechen durch Schneiden und Biegen geformt - es wird Form hinzugefügt, ohne viel Werkstoff zu entfernen. Bei der maschinellen Bearbeitung (z. B. Fräsen oder Drehen) wird Werkstoff aus einem Vollblock abgetragen, um die endgültige Form zu erzeugen. Blechteil eignet sich ideal für dünnwandige Gehäuse, Halterungen und Umhausungen, während die maschinelle Bearbeitung für massive, präzise Teile wie Wellen und Blöcke geeignet ist. Viele Produkte kombinieren beides.
Welche Werkstoffe können für Blechteile verwendet werden?
Die gängigsten Blechwerkstoffe sind Stahl (einschließlich verzinkter Qualitäten wie SGCC und SECC), Edelstahl (z. B. EN 1.4301 und EN 1.4401) und Aluminium (z. B. A5052). Jedes bietet ein anderes Gleichgewicht aus Festigkeit, Korrosionsbeständigkeit, Gewicht und Kosten. Die richtige Wahl hängt von der Funktion des Teils, der Umgebung und den Anforderungen an das Erscheinungsbild ab.
Warum beginnt das Blechteildesign mit dem „Abwickeln“?
Blechteile werden aus einem einzelnen flachen Blechteil zugeschnitten und dann in Form gebogen. Beim Abwickeln wird ein 3D-Design in eine flache Zuschnittgeometrie überführt, um zu prüfen, ob es tatsächlich hergestellt werden kann. Wenn ein Design nicht in ein einzelnes Blechteil abgewickelt werden kann, kann es nicht als Blechteil gefertigt werden - deshalb gehört das Abwickeln zu den ersten Punkten, die in der Designphase überprüft werden.
Wofür wird eine Abkantpresse verwendet?
Eine Abkantpresse ist die Maschine, die zum Biegen verwendet wird. Sie spannt den flachen Blechteilzuschnitt ein und formt ihn entlang einer geraden Linie zu einem präzisen Winkel und Radius. Abkantpressen erzeugen die Biegungen, die einen flachen Zuschnitt in Winkel, Kästen, Kanäle und komplexere Profile verwandeln. Eine präzise Kontrolle von Biegewinkel und Radius ist entscheidend für Teile, die korrekt zusammenpassen müssen.
